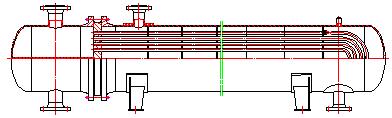

U形管式換熱器
管束
U形管式換熱器是由管箱,、殼體、管束等零部件組成,，只需一塊管板,，重量較輕，在高溫,、高壓下金屬耗量最小,，結構較簡單、緊湊,，殼體與管壁不受溫差限制，可在高溫,、高壓下工作（一般溫度≤500℃,，壓力≤10MPa），管束可抽出來機械清洗,，適用于殼程結構比較嚴重,、管程易腐蝕的場合。
一,、換熱管規格及排列形式
|
換熱管外徑x壁厚（d xδt） |
換熱管排列形式 |
管心距 |
|
碳素鋼,、低合金鋼 |
不銹耐酸鋼 |
|
ф19x2 |
ф19x2 |
正三角形
正方形旋轉45° |
25 |
|
ф25x2.5 |
ф25x2 |
32 |
二、管程數N ：2,4
三,、訂貨須知
用戶應提出換熱器設計條件數據（見本公司換熱器設計條件表）或條件圖,。
四、部分規格列舉如下
U形管式流換熱器系列規格主要參數
|
公稱直徑
DN
mm |
管程數
N
|
管子根數 n |
計算換熱面積 A m2 |
|
管子外徑d
mm |
換熱管長度 |
|
L=3m |
L=6m |
|
19 |
25 |
19 |
25 |
19 |
25 |
|
325 |
2 |
38 |
13 |
13 |
6 |
27 |
12 |
|
4 |
30 |
12 |
10 |
6 |
21 |
11 |
|
426
400 |
2 |
77 |
32 |
27 |
15 |
55 |
30 |
|
4 |
68 |
28 |
24 |
13 |
48 |
26 |
|
500 |
2 |
128 |
57 |
45 |
26 |
90 |
53 |
|
4 |
114 |
56 |
40 |
26 |
80 |
52 |
|
600 |
2 |
199 |
94 |
70 |
43 |
140 |
87 |
|
4 |
184 |
90 |
64 |
41 |
130 |
83 |
|
700 |
2 |
276 |
129 |
- |
- |
194 |
119 |
|
4 |
258 |
128 |
- |
- |
181 |
118 |
|
800 |
2 |
367 |
182 |
- |
- |
258 |
168 |
|
4 |
346 |
176 |
- |
- |
243 |
162 |
|
900 |
2 |
480 |
231 |
- |
- |
336 |
213 |
|
4 |
454 |
226 |
- |
- |
318 |
208 |
|
1000 |
2 |
603 |
298 |
- |
- |
421 |
274 |
|
4 |
576 |
292 |
- |
- |
402 |
268 |
|
1100 |
2 |
738 |
363 |
- |
- |
515 |
333 |
|
4 |
706 |
356 |
- |
- |
492 |
326 |
|
1200 |
2 |
885 |
436 |
- |
- |
616 |
399 |
|
4 |
852 |
428 |
- |
- |
593 |
392 |
注：1.排管數指U形管的數量,，ф19的換熱管按正三角形排列,，ф25的換熱管按正方形旋轉45°排列。
2.計算換熱面積按光管及管,、殼程公稱壓力4.0MPa的管板厚度確定,。
|
